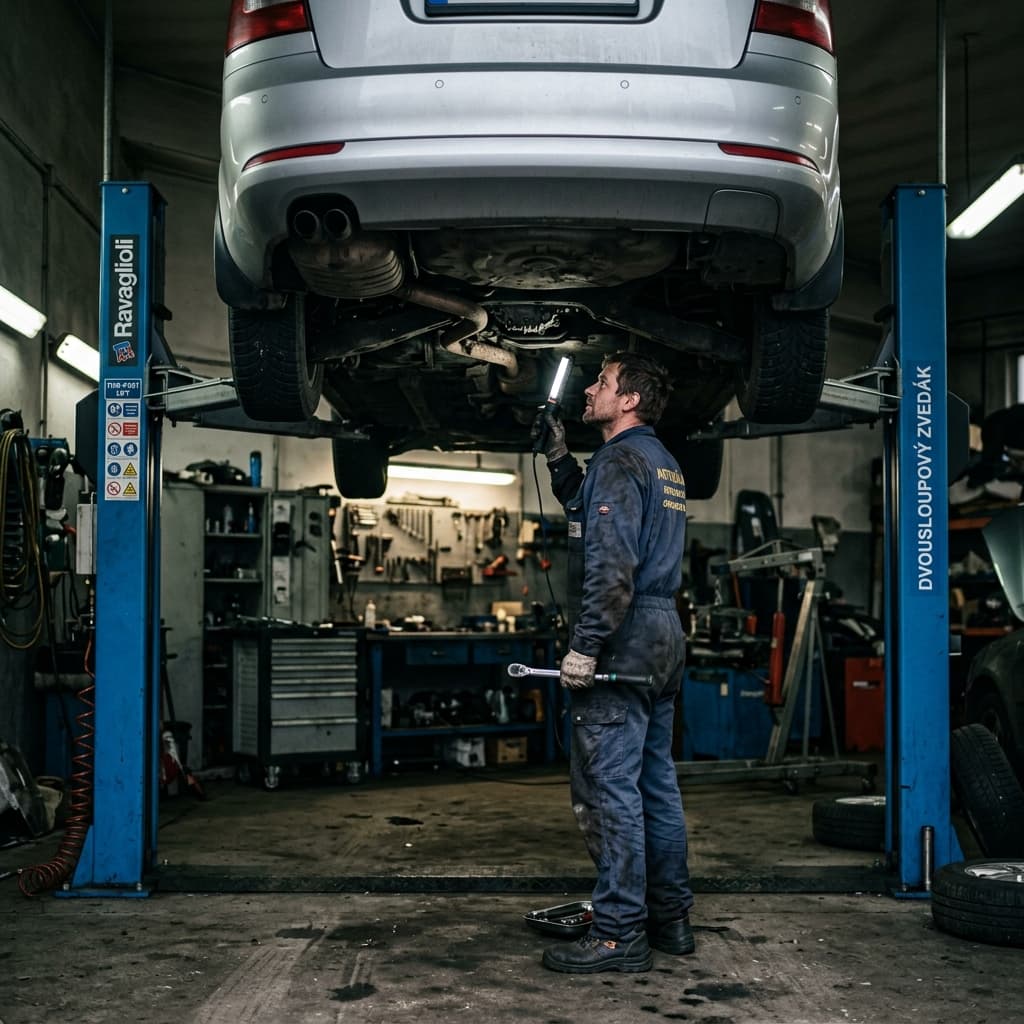

Bezpečnostní pokyny: Dvousloupový dílenský zvedák
Grafické bezpečnostní pokyny pro obsluhu dvousloupového dílenského zvedáku v autoservisech a opravnách. Dvousloupový zvedák je základní vybavení každé autodílny. Mechanici pod ním tráví hodiny denně. Přitom pád vozidla ze zvedáku patří mezi nejsmrtelnější scénáře v autoopravárenství. Stačí špatně umístěné podpěrné ramena, přetížení nebo selhání hydrauliky.
Více informacíNesedí vám něco? Napište, domluvíme se.
Grafické bezpečnostní pokyny pro obsluhu dvousloupového dílenského zvedáku v autoservisech a opravnách. Dvousloupový zvedák je základní vybavení každé autodílny. Mechanici pod ním tráví hodiny denně. Přitom pád vozidla ze zvedáku patří mezi nejsmrtelnější scénáře v autoopravárenství. Stačí špatně umístěné podpěrné ramena, přetížení nebo selhání hydrauliky. 1 strana A4 (PDF): poster s 10 pravidly obsluhy, piktogramy a zakázanými úkony na jednom přehledném listě. Specifická rizika dvousloupového zvedáku včetně pádu vozidla, bočního kymácení a špatného umístění podpěr. Splnění § 103 zákoníku práce, NV č. 378/2001 Sb. a NV č. 193/2022 Sb.
Pod zvedákem se nemluví o štěstí
Každý automechanik zná ten pocit, když stojí pod dvoutunovým vozidlem na zvedáku a slyší prasknutí. Většinou je to jen plech. Ale někdy ne. Pád vozidla z dvousloupového zvedáku je statisticky jeden z nejsmrtelnějších pracovních úrazů v autoopravárenství. Vozidlo padá z výšky přes dva metry na osobu, která nemá kam uhnout. Přežití závisí na tom, jestli se obsluha předtím ujistila, že podpěrná ramena sedí na správných místech, že těžiště vozidla je mezi sloupy a že pojistka zvedáku je aktivována.
Poster u dvousloupového zvedáku není jen formalita pro inspektora. Je to poslední připomínka před tím, než mechanik vleze pod auto. Každý den, každá směna, každé vozidlo.
Co poster pokrývá
- Seznámení s návodem a vizuální kontrola zvedáku před každým použitím: stav sloupů, hydraulických válců, lan/řetězů a podpěrných ramen.
- Správné používání OOPP stanovených návodem a zaměstnavatelem.
- Odstranění předmětů z okolí zvedáku a kontrola prostoru pod vozidlem před zdvihem.
- Upozornění osob v blízkosti: kontrola, zda v chráněném prostoru nikdo nestojí.
- Kontrola správného umístění podpěr: ramena musí sedět na předepsaných zdvihacích bodech karoserie, těžiště vozidla musí být mezi sloupy.
- Zkušební zdvih o 15 až 20 cm pro ověření stability, teprve potom plný zdvih.
- Udržování okolí zvedáku v pořádku a čistotě. Olej na podlaze = uklouznutí = pád pod auto.
- Sledování neobvyklého chování: úniky oleje, nerovnoměrný zdvih, zvuky. Při zjištění ihned spustit a odstavit.
- Pomalý a plynulý pohyb při zdvihu i spouštění. Žádné prudké pohyby.
- Zajištění po opuštění: vždy vypnout hlavním vypínačem.
- Zakázané úkony: práce pod vlivem alkoholu, použití poškozeného zvedáku, zdvihání bez správně umístěných podpěr, boční kymácení, zdvihání jen jedné strany, pobyt osob pod zvedákem při spouštění, ponechávání zvedáku bez dozoru, vylézání na zvedák.
(Konkrétní formulace pravidel a přesné znění zakázaných úkonů jsou předmětem zakoupeného dokumentu.)
Legislativa: zvedák je vyhrazené zdvihací zařízení
Dvousloupový dílenský zvedák spadá pod nařízení vlády č. 193/2022 Sb. jako vyhrazené zdvihací zařízení. Zaměstnavatel musí zajistit pravidelné revize, provozní dokumentaci a proškolení obsluhy. NV č. 378/2001 Sb. v § 3 dále stanoví minimální požadavky na bezpečný provoz, včetně vizuální kontroly před každým použitím a kontroly funkčnosti bezpečnostních prvků.
Zákoník práce v § 103 odst. 2 ukládá povinnost informovat zaměstnance o rizicích. U dvousloupového zvedáku jde o jednu z nejkritičtějších informačních povinností: mechanik musí před každým zdvihem vědět, co kontrolovat a čeho se vyvarovat. Poster tento požadavek splňuje ve vizuální formě, kterou inspektor OIP akceptuje jako součást systému prevence.
Kolik stojí jeden pád vozidla ze zvedáku
Smrtelný pracovní úraz na dvousloupovém zvedáku spouští řetězec důsledků: trestní řízení (ublížení na zdraví z nedbalosti, u vedoucího pracovníka až 6 let odnětí svobody), pokuta OIP (až 2 000 000 Kč), regresní řízení pojišťovny, občanskoprávní žaloba pozůstalých. Při šetření inspektor zjistí, zda zaměstnavatel splnil prevenční povinnosti. Chybějící bezpečnostní pokyny u zvedáku jsou přitěžující okolností, která prakticky znemožňuje obhajobu.
Poster za 242 Kč s DPH je nejlevnější součástka celého bezpečnostního systému. A přitom ta nejviditelnější.
Vyvěste poster přímo na sloup zvedáku
Dokument obdržíte ve formátu PDF (1 strana A4) s profesionální grafickou úpravou a piktogramy. Ideální umístění: přímo na sloup zvedáku, kde ho mechanik vidí pokaždé, když k němu přistoupí. Pokud provozujete více dvousloupových zvedáků, zakupte odpovídající počet kusů a využijte množstevní slevu.
Autor a garance dokumentu
Kdo dokument zpracoval a odborně zkontroloval
Ing. Vít Hofman
Odborně způsobilá osoba BOZP & Technik PO
Od roku 2013 na volné noze jako specialista BOZP a PO
IČ: 020 65 681 · DIČ: CZ8602215072
OZO v prevenci rizik, BOZP
č. osv.: ZEKA/896/PREV/2021
dle §§ 9, 10 zákona č. 309/2006 Sb.
Technik požární ochrany
č. osv.: Š - TPO - 3 / 2011
dle zákona č. 133/1985 Sb., o požární ochraně
Bezpečnostní práci žiji. Dokumenty vytvářím osobně a ručím za jejich odbornou kvalitu.
Více o autoroviPatří k sobě
Celá kategorieKompletní vzorová dokumentace BOZP a PO: všechny vzory katalogu
348 dokumentů za 19 900 Kč
Bezpečnostní pokyny: Kompletní balíček (41 posterů)
3 630 Kč
Bezpečnostní pokyny – Nůžkový zvedák
242 Kč
Plakát A3: Pravidla pro obsluhu a vazače (výtah z předpisu)
149 Kč
Doplňující informace
Poster je navržen specificky pro dvousloupový zvedák. Čtyřsloupový zvedák má odlišný způsob podepření vozidla a jiná specifická rizika. Doporučujeme pro něj samostatné pokyny.
