Bezpečnostní pokyny: Tlakové lahve
Grafické bezpečnostní pokyny pro manipulaci s tlakovými lahvemi na technické plyny. Tlaková lahev na technický plyn je pod tlakem 150 až 300 barů. Padající lahev s ulomeným ventilem se mění v nekontrolovatelný projektil, který prorazí cihlovou zeď. Kyslík v kontaktu s olejem nebo tukem způsobí okamžitý požár. A únik inertního plynu v uzavřeném prostoru dokáže člověka udusit během dvou minut. Poster u skladu lahví připomíná 8 pravidel a 4 striktní zákazy.
Více informacíNesedí vám něco? Napište, domluvíme se.
Grafické bezpečnostní pokyny pro manipulaci s tlakovými lahvemi na technické plyny. Tlaková lahev na technický plyn je pod tlakem 150 až 300 barů. Padající lahev s ulomeným ventilem se mění v nekontrolovatelný projektil, který prorazí cihlovou zeď. Kyslík v kontaktu s olejem nebo tukem způsobí okamžitý požár. A únik inertního plynu v uzavřeném prostoru dokáže člověka udusit během dvou minut. Poster u skladu lahví připomíná 8 pravidel a 4 striktní zákazy. 1 strana A4 (PDF): poster s 8 pravidly manipulace, barevným značením lahví a 4 zakázanými úkony. Barevné značení plynů: argon, acetylén, kyslík, směsné plyny, dusík, oxid uhličitý. Splnění § 103 zákoníku práce, NV č. 378/2001 Sb. a zákona č. 250/2021 Sb.
150 barů ve 40kg válci
Ve svařovně strojírenského závodu v Olomouci spadla tlaková lahev s argonem z nezajištěného stojanu. Dopadla na betonovou podlahu. Ventil se ulomil. Lahev se okamžitě proměnila v nekontrolovatelný projektil poháněný proudem plynu unikajícím pod tlakem 200 barů. Proletěla dílnou, prorazila sádrokartonovou příčku a zastavila se až v sousední kanceláři. Svářeč, který stál metr od stojanu, měl zlomené žebro od tlakové vlny. Kdyby stál o půl metru blíž, bylo by to horší.
Tlakové lahve na technické plyny patří mezi vyhrazená technická zařízení tlaková ve smyslu zákona č. 250/2021 Sb. a NV č. 192/2022 Sb. Manipulovat s nimi smí pouze proškolená osoba. Zaměstnavatel musí zajistit bezpečné skladování, přepravu a používání lahví. Poster u skladu lahví slouží jako trvalá připomínka pravidel, jejichž nedodržení může stát život.
Co poster pokrývá (8 pravidel)
- Kompetentní obsluha: manipulovat s tlakovými lahvemi mohou pouze pracovníci seznámení s pokyny pro obsluhu.
- Bezpečnostní list: seznámit se s bezpečnostním listem nebezpečného plynu před manipulací.
- Kontrola stavu: před použitím zkontrolovat stav nádoby, poškozené nepoužívat.

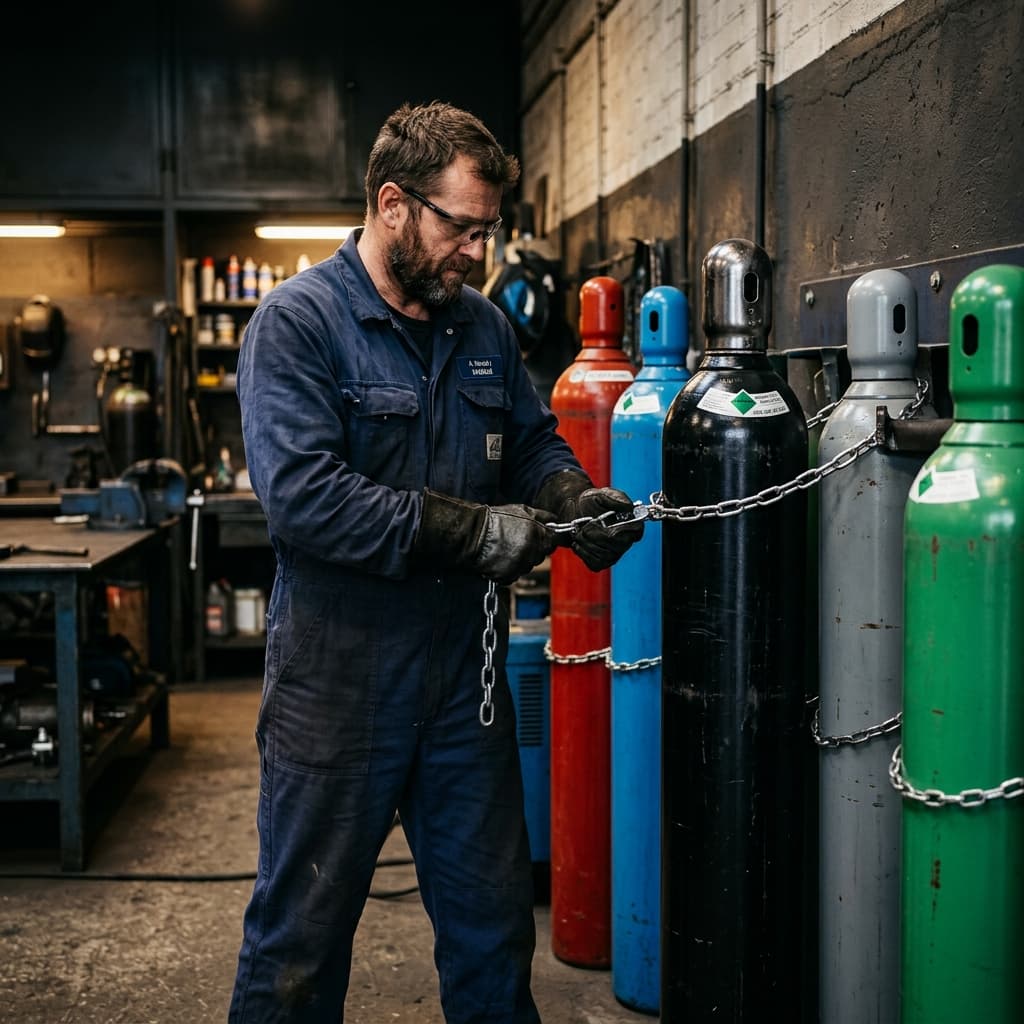

- Zajištění proti pádu: nádoby musí být zajištěny proti nárazu nebo samovolnému pádu (řetěz, popruh, stojan).
- Maximální počet: dodržovat maximální počet umístěných tlakových nádob v objektu dle provozního předpisu.
- Uzavření ventilu: po použití nádoby těsně uzavřít ventil a našroubovat závěrnou matici s těsněním.
- Bezpečnostní značení: místo uložení nádob označit bezpečnostním značením (výstražné tabulky).
- Správné OOPP: při manipulaci s tlakovými lahvemi používat OOPP stanovené zaměstnavatelem (rukavice, bezpečnostní obuv).
Barevné značení plynů na posteru
Poster obsahuje přehled barevného značení tlakových lahví dle ČSN EN 1089-3:
- Argon: tmavě zelená (RAL 6001)
- Acetylén: kaštanově hnědá (RAL 3009)
- Kyslík: bílá (RAL 9010)
- Směsné plyny / vzduch: specifické kombinace dle složení
- Dusík: černá (RAL 9005)
- Oxid uhličitý: šedá (RAL 7004)
Správná identifikace plynu je zásadní pro bezpečnost. Záměna kyslíkové lahve za acetylenovou může způsobit výbuch. Záměna dusíkové lahve za kyslíkovou může způsobit udušení.
Kontrolní piktogramy na posteru
Poster obsahuje 7 kontrolních piktogramů s pravidly:
- Vzdálenost od zdrojů otevřeného ohně minimálně 3 metry.
- Vzdálenost od zdrojů sálavého tepla (topné těleso, přímé sluneční záření) minimálně stanovená výrobcem.
- Přepravovat nádoby pouze s nasazenou ochrannou čepicí na ventilu.
- Zbytkový tlak v prázdné nádobě musí být minimálně +0,5 bar (nad atmosférický tlak).
- Prázdné a plné nádoby skladovat odděleně, zřetelně označit.
- Nádoby skladovat ve svislé poloze nebo v držáku, nikdy volně.
Zakázané úkony na posteru
- Neukládejte tlakové lahve na místa, kde představují bezpečnostní rizika (průchody, únikové cesty, schodiště, suterén apod.).
- Neskladujte společně tlakové lahve, jejichž plyny tvoří výbušnou směs (kyslík + acetylén, kyslík + vodík).
- Nádoby nepřepravujte volně na vidlích manipulačních vozíků nebo pomocí zdvihacích zařízení (za ventil).
- Nepřepravujte a neskladujte nádoby společně se žíravinami, radioaktivními nebo mastnými látkami.
(Konkrétní formulace pravidel a přesné znění zakázaných úkonů jsou předmětem zakoupeného dokumentu.)
Kyslík + olej = okamžitý požár
Jedním z nejnebezpečnějších rizik při práci s tlakovými lahvemi je kontakt kyslíku s olejem nebo tukem. Kyslík je silné oxidační činidlo. Při kontaktu s mastnotou (olej na rukavicích, tuk na ventilu) dochází k okamžitému samovznícení. Požár ventilu kyslíkové lahve je extrémně nebezpečný, protože kyslík hoření urychluje a oheň nelze uhasit běžnými prostředky. Proto se na ventily kyslíkových lahví nikdy nesahá mastnýma rukama a kyslíkové lahve se skladují odděleně od hořlavých plynů.
Inertní plyny v uzavřeném prostoru
Argon, dusík a oxid uhličitý jsou inertní plyny bez zápachu. Při úniku v uzavřeném prostoru (sklep, šachta, kontejner) vytlačí kyslík a člověk ztrácí vědomí bez varování. Dvě minuty bez kyslíku znamenají smrt. Poster upozorňuje na povinnost skladovat lahve ve větraných prostorech a na povinnost detekce atmosféry před vstupem do uzavřených prostor.
Poster ke skladu lahví
Dokument obdržíte ve formátu PDF (1 strana A4). Doporučujeme vytisknout, zalaminovat a vyvěsit přímo u skladu tlakových lahví, u svařovacího pracoviště nebo na stěně dílny. Poster za 242 Kč s DPH je zlomkem ceny revize tlakových zařízení nebo pokuty od OIP za nedostatečnou informovanost obsluhy.
