V této lekci
- Projděte svůj formulář proti patnácti písmenům přílohy č. 1 a chybějící řádky dopište. Typicky chybí písmena m) a o).
- Nejvíc místa potřebují písmena g) a o): podrobná opatření se jmény odpovědných i provádějících osob a průběžné záznamy s časem.
- Prázdná kolonka není odpověď. Když se něco nedělá, například měření koncentrace, napište proč.
1Hlavní myšlenka
Vada převzatých formulářů bývá v tom, že kolonka vůbec chybí, ne že je vyplněná špatně.
U dohledu vyplňte tři časová okna, ne jedno.
2
Zadání
Ve výrobní hale se má navařit nový držák kabelového žlabu na ocelový sloup v ose C3, ve výšce 2,5 metru. Pod místem práce vede podlahový kanál s hydraulickým olejem. V sousedním boxu za pletivovou přepážkou je meziklad kartonových obalů. Práce je naplánovaná na 15. září od 8:00 do 12:00.
Vyhodnocení dopadlo jednoznačně: kanál s olejem pod místem práce a karton vedle jsou prostory s nebezpečím požáru, jde tedy o svařování vyžadující zvláštní opatření a vydává se příkaz.
3
Vyplněný příkaz
| Písm. | Co vyhláška žádá | Jak je to vyplněné | Proč zrovna takhle |
|---|---|---|---|
| a) | Přesné označení místa, kde se svařování provádí | Hala H2, přízemí, ocelový sloup v ose C3, výška 2,5 m nad podlahou | „Hala H2“ by nestačilo. Osa a výška určují místo tak, že ho najde i ten, kdo tam nikdy nebyl. |
| b) | Přesné stanovení pracovního úkolu | Navaření jednoho držáku kabelového žlabu na sloup, koutový svar, celkem 4 svary po 60 mm | Zároveň vymezuje, co příkaz nekryje. Kdyby se dodatečně řezal starý držák, je to jiný úkol. |
| c) | Určení technologie, která se použije | Ruční obloukové svařování obalenou elektrodou (MMA), elektroda E 42 3.2 mm | Z technologie plynou konkrétní opatření podle § 7. |
| d) | Jmenovité určení svářečů s uvedením dokladu o odborné způsobilosti | Jan Novák, osvědčení č. 2019/447, platné do 30. 6. 2027 | Jmenovitě, ne „svářeči firmy X“. Doklad musí být na pracovišti. |
| e) | Datum a čas zahájení svařování | 15. 9., 8:00 | Časově omezený dokument. |
| f) | Datum a čas ukončení svařování | 15. 9., 12:00 | „Do odvolání“ neobstojí. |

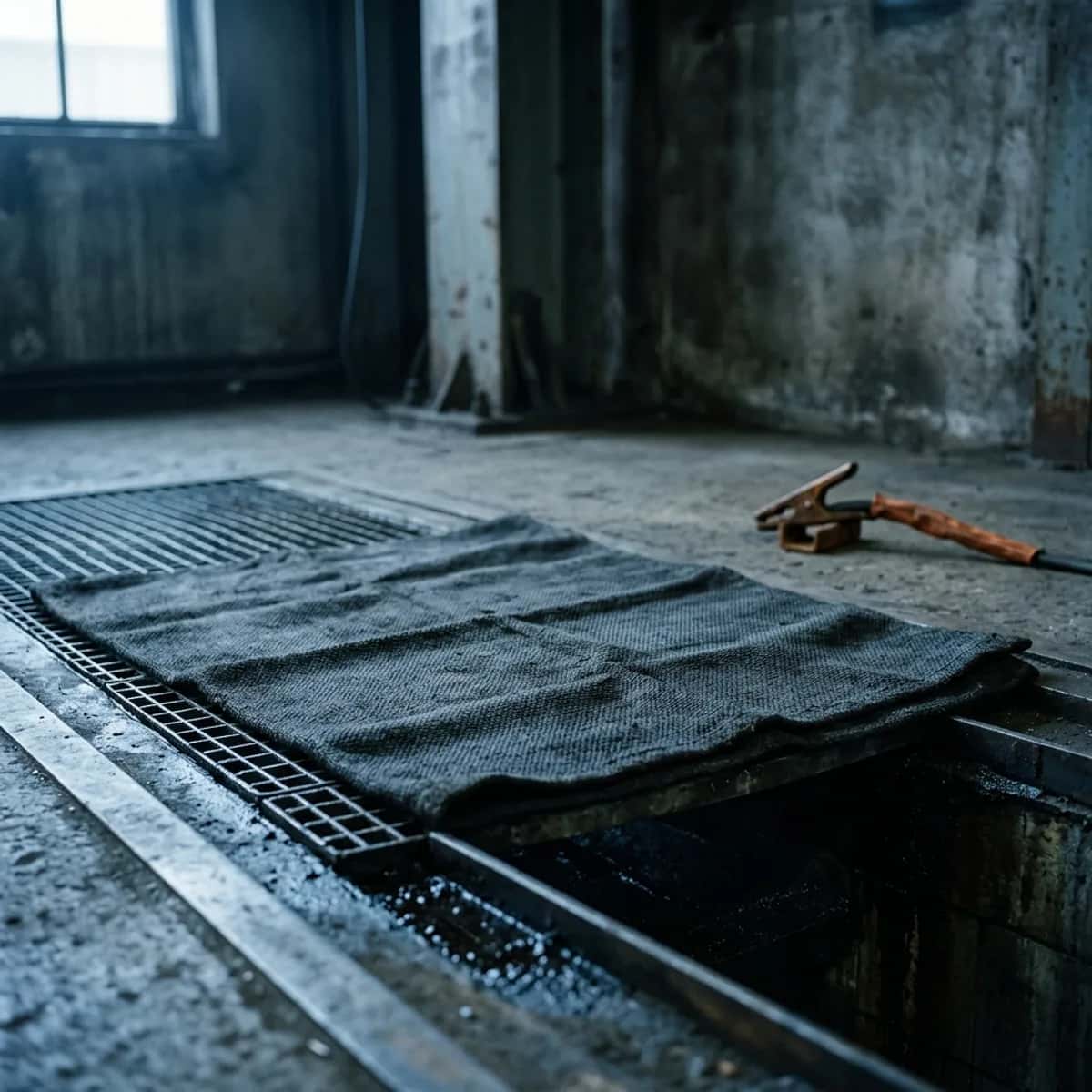

| g) | Podrobná specifikace opatření, kontrola plnění, způsob prokazování včetně měření, jména odpovědných osob a osob určených k provedení | 1. Ochranné pásmo podle § 5 odst. 8 (svařuje se ve výšce 2,5 m): kruh o poloměru nejméně 10,2 m se středem pod místem svaru (10 m + 0,5 × 0,3 m = 10,15 m, zaokrouhleno nahoru). Zakrytí podlahového kanálu nehořlavou svářečskou dekou v celém ochranném pásmu. Odpovídá: M. Dvořák. Provede: P. Kříž. 2. Přemístění kartonů ze sousedního boxu mimo ochranné pásmo, nebo jejich bezpečná izolace nehořlavou zástěnou. Odpovídá: M. Dvořák. Provede: obsluha VZV. 3. Kontrola splnění před zahájením: M. Dvořák. Měření koncentrace se neprovádí, v prostoru nejsou hořlavé plyny ani páry. | Od výšky 2 m nad chráněnými místy se ochranné pásmo stanoví vždy: nejméně 10 m a za každý další metr výšky nad 2 m (do 7 m) nejméně 0,3 m. Vyhláška chce také oddělit toho, kdo odpovídá, od toho, kdo úkon fyzicky provede. A když se neměří, patří tam věta proč, ne prázdná kolonka. |
| h) | Forma dohledu, počet osob, vymezení povinností, způsob seznámení a jména osob pro dohled v průběhu, při přerušení i po skončení | V průběhu: nepřetržitě, P. Kříž. Při přerušení (11:00 až 11:20): nepřetržitě, P. Kříž. Po skončení: 12:00 až 20:00, v intervalech 60 min, do 16:00 P. Kříž, od 16:00 do 20:00 J. Horák (noční směna). Povinnosti: kontrola místa svaru, kanálu pod ním a sousedního boxu, kontrola prostupů, při zjištění doutnání okamžitý zásah a ohlášení na 150. | Tři časová okna, ne jedno. A jména na celou dobu, i na tu po směně. |
| i) | Potvrzení seznámení s opatřeními a povinnostmi, jména a podpisy | Novák, Kříž, Dvořák, Horák. Podpisy, 15. 9., 7:45 | Před zahájením v 8:00, ne po skončení. |
| j) | Určení druhu a počtu hasebních prostředků | 2× přenosný hasicí přístroj práškový 6 kg, 1× vodní 9 l, svářečská deka 2×3 m | Přechodné pracoviště podle § 5 odst. 5 potřebuje nad rámec běžného vybavení nejméně dva přenosné přístroje, z toho jeden práškový nejméně 5 kg. |
| k) | Uvedení jiných možností hašení v místě | V hale je vnitřní hydrant č. 4 ve vzdálenosti 18 m. Stabilní hasicí zařízení není. Jednotka PO v objektu není. | Když stabilní hasicí zařízení není, napíše se to. Prázdná kolonka nic neříká. |
| l) | Jméno osoby, které se ohlásí skončení svařování | M. Dvořák, vedoucí údržby, tel. 601 xxx xxx | Telefon tam vyhláška nežádá, ale v pět odpoledne se hodí. |
| m) | Místo a podmínky k ukládání svařovací soupravy při přerušení a při předávání pracoviště | Při přerušení 11:00 až 11:20: zdroj vypnut a odpojen od sítě, držák elektrod odložen do nehořlavé nádoby na stojanu u sloupu C3, kabely svinuty mimo kanál. | Položka, která chybí ve většině převzatých formulářů. |
| n) | Jméno, funkce, podpis osoby, která příkaz vydala, a datum vydání | Ing. Martin Dvořák, vedoucí údržby, podpis, 14. 9. | Datum vydání může být dřívější než datum zahájení. To je v pořádku. |
| o) | Potvrzení splnění úkonů podpisem s časem a datem, předávání a ohlašování podpisem obou stran | 7:50 kanál zakryt, Kříž. 7:55 kartony přemístěny, obsluha VZV. 8:00 kontrola splnění, Dvořák. 12:05 svařování ukončeno a ohlášeno, Novák / Dvořák. 13:00, 14:00, 15:00, 16:00 kontrola bez závad, Kříž. 16:00 dohled předán, Kříž / Horák. 17:00 až 20:00 kontrola bez závad, Horák. 20:00 dohled ukončen bez závad, Horák. | Tohle je jediná část, která dokazuje, že se něco stalo. Vzniká průběžně, ne na konci. |
Čeho si všimnout
Příkaz má patnáct položek, ale objemem ho tvoří dvě: písmeno g) a písmeno o). Formuláře, které se v praxi používají, mají obvykle nejvíc místa na hlavičku a nejmíň právě na tyhle dvě.
Přiřazování: Přiřaďte text z příkazu k písmenu přílohy č. 1
V kurzu si to vyzkoušíte v interaktivním cvičení.
Nejčastější chyba. Nejčastější vada převzatých formulářů není v tom, co je vyplněné špatně, ale v tom, že kolonka vůbec neexistuje. Typicky chybí písmeno m) a písmeno o). Než začnete formulář vyplňovat, projděte si ho proti patnácti písmenům a chybějící řádky dopište.
Z lekce si odneste
- Příkaz má patnáct položek a objemem ho tvoří hlavně písmena g) a o).
- U dohledu se vyplňují tři časová okna, ne jedno.
- Prázdná kolonka není odpověď. Když se něco nedělá, napíše se proč.
Sekce 6 rozebere, z čeho se opatření v písmenu g) vlastně skládají. Vyhláška na to má katalog.
