Bezpečnostní pokyny: Mostový jeřáb

Ocelové lano prasklo ve čtvrtek odpoledne

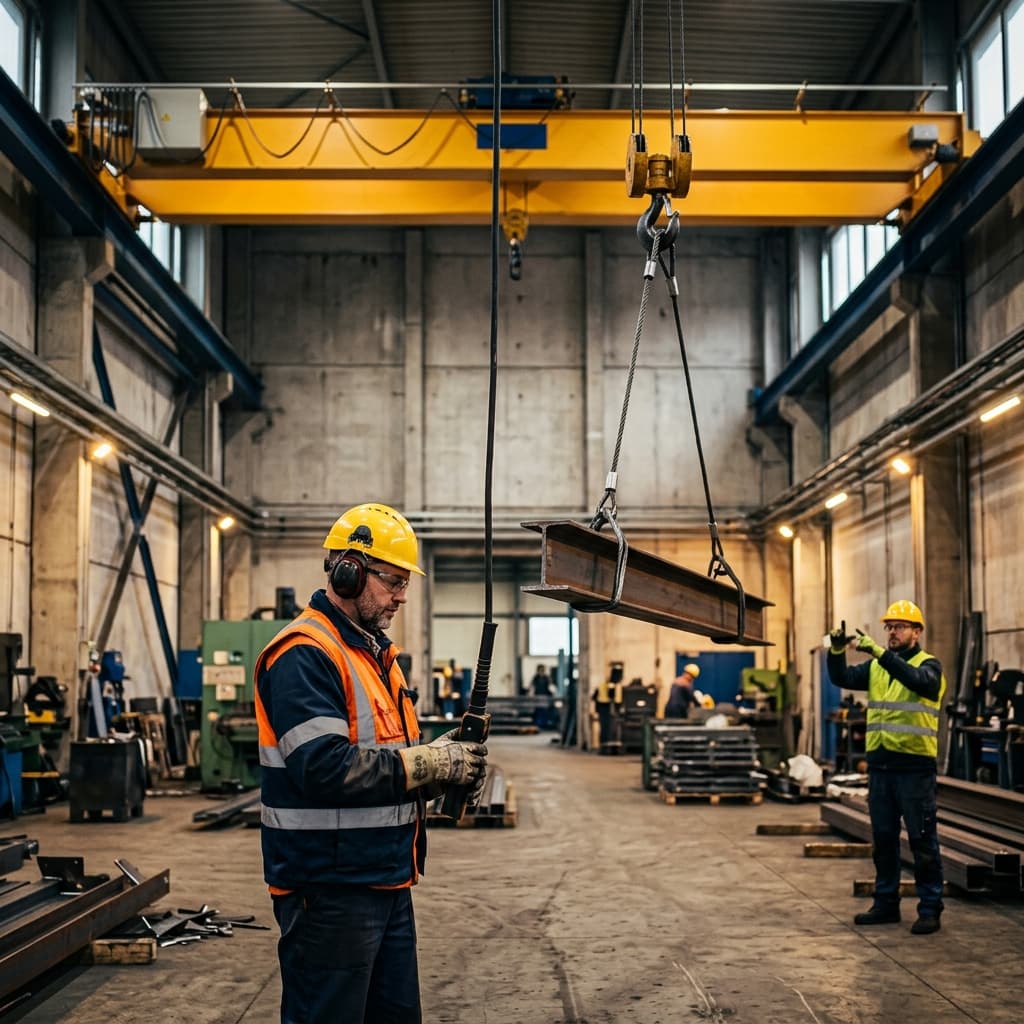

Ve strojírenské hale na Vysočině jeřábník zvedal ocelový svařenec o hmotnosti 4,2 tuny. Nosnost jeřábu byla 5 tun. Vypadalo to bezpečně. Jenže svařenec byl zavěšen na dvou vázacích popruzích skloněných o 60 stupňů od svislice. Při tomto úhlu unesou dva popruhy dohromady jen tolik, kolik jeden popruh zavěšený svisle. Skutečné zatížení popruhu překročilo jeho únosnost. Popruh praskl, svařenec se naklonil a sklouzl z druhého popruhu. Spadl z výšky 3 metrů na podlahu haly. Vazač stojící 2 metry od místa dopadu byl zasažen odletujícím úlomkem betonu z podlahy. Zlomená klíční kost, otřes mozku.

Poster obsahuje tabulku součinitelů nosnosti jednoho pramene podle úhlu od svislice. Do 7 stupňů nese pramen plnou nosnost, od 7 do 45 stupňů 70 %, od 45 do 60 stupňů 50 % a při vázání na smyčku 80 %. Nad 60 stupňů se nevazuje. Tahle tabulka zachraňuje životy.

Co poster pokrývá (10 pravidel na 1. straně)

• 1. Kompetentní obsluha: obsluhu jeřábu a vázání břemen může provádět pouze kompetentní osoba (jeřábník, vazač s platným průkazem).
• 2. Seznámení s jeřábem: seznámit se s návodem výrobce jeřábu, příslušenstvím pro zdvihání a systémem bezpečné práce.
• 3. Denní inspekce: před zahájením obsluhy provést denní inspekci pracoviště a jeřábu.
• 4. Správné uchopovací prostředky: používat pouze nepoškozený jeřáb a jemu odpovídající vhodné a nepoškozené uchopovací prostředky.
• 5. Správné OOPP: při obsluze jeřábu používat stanovené OOPP (přilba, reflexní vesta, rukavice, bezpečnostní obuv).
• 6. Systém bezpečné práce: při vázání břemene dodržovat systém bezpečné práce.
• 7. Kontrola ohrožení: při manipulaci s břemenem se ujistit, mít přehled na ohrožený prostor a uřídit jej.
• 8. Hlášení nedostatků: při zjištění nedostatků na jeřábu nebo vázacích, zdvihacích a uchopovacích prostředcích okamžitě přerušit manipulaci.
• 9. Zákaz zakázaných manipulací: při obsluze neprovádět zakázané manipulace.
• 10. Uložení břemene: po ukončení manipulace uložit břemeno a ochránit prostor, aby nepředstavovalo nebezpečí pro pracoviště.

Denní inspekce (6 kroků)

Poster obsahuje seznam denní inspekce, kterou musí jeřábník provést před každým zahájením práce:

• 1. Kontrola pracoviště (překážky, osoby v ohroženém prostoru).
• 2. Kontrola provozního deníku (závady z předchozí směny).
• 3. Vizuální prohlídka technického stavu jeřábu (lana, háky, kladky).
• 4. Funkční kontrola jeřábu (pohyby, brzdy, koncové spínače).
• 5. Ohlášení závad odpovědné osobě.
• 6. Zápis do provozního deníku.

Tabulka nosnosti vázacích prostředků

Klíčová část posteru je tabulka součinitelů nosnosti jednoho pramene podle úhlu pramene od svislice:

• 0 až 7°: součinitel 1 (plná nosnost pramene)
• 7 až 45°: součinitel 0,7
• 45 až 60°: součinitel 0,5
• Vázání na smyčku (škrticí úvazek): součinitel 0,8
• Nad 60°: nevazuje se (zatížení pramenů prudce roste)

Pro dva prameny to odpovídá koeficientům úvazku z ČSN EN 1492-1+A1 (tabulka 3): dva popruhy do 45° od svislice unesou 1,4násobek nosnosti jednoho popruhu, od 45 do 60° jen 1,0násobek.

Kontrolní piktogramy

Poster obsahuje 6 kontrolních piktogramů: manipulovat s břemenem o známé hmotnosti; používat vizuální signalizaci a ruční signály mezi jeřábníkem a vazačem; vazač se musí nacházet vždy na dohled od břemene; před zahájením manipulace ozvy kontrolou zajistit bezpečnost; porušit břemeno musí být řádné správně zavěšeno a nemůže se samovolně uvolnit; při manipulaci se zdržovat v bezpečné vzdálenosti od břemene a konstrukce jeřábu.

Zakázané manipulace (2. strana)

Druhá strana posteru obsahuje graficky znázorněné zakázané manipulace s mostovým jeřábem. Každý piktogram jasně ukazuje, co jeřábník a vazač nesmí dělat:

• Překračovat maximální nosnost jeřábu.
• Zdvihat břemena s neznámou hmotností.
• Zdvihat přimrzlá, zabudovaná nebo jinak přichycená břemena.
• Přepravovat osoby na háku nebo na břemeni.
• Procházet pod zavěšeným břemenem.
• Používat šikmý tah (tažení břemene po podlaze jeřábem).
• Nechávat břemeno zavěšené bez dozoru.
• Opouštět jeřáb se zavěšeným břemenem.
• Používat poškozené vázací prostředky.
• Manipulovat s břemenem nad osobami.

(Kompletní seznam zakázaných manipulací s grafickým znázorněním je předmětem zakoupeného dokumentu.)

Vyhrazené technické zařízení zdvihací

Mostový jeřáb je vyhrazené technické zařízení zdvihací ve smyslu zákona č. 250/2021 Sb. a NV č. 193/2022 Sb. Zaměstnavatel musí zajistit pravidelné revize, kontroly a proškolení obsluhy (jeřábníků) a vazačů. Jeřábník musí mít platný průkaz jeřábníka, vazač platný průkaz vazače. Oba průkazy je nutné pravidelně obnovovat přezkoušením.

Dva postery do haly

Dokument obdržíte ve formátu PDF (2 strany A4). Doporučujeme oba listy vytisknout, zalaminovat a vyvěsit vedle sebe v dosahu jeřábu: u ovládacího panelu, v prostoru vázání břemen nebo u vstupu do haly. U firem s více jeřáby objednejte poster pro každý z nich. Poster za 363 Kč s DPH je zlomkem ceny revize jeřábu nebo nákladů na léčení úrazu padajícím břemenem.
